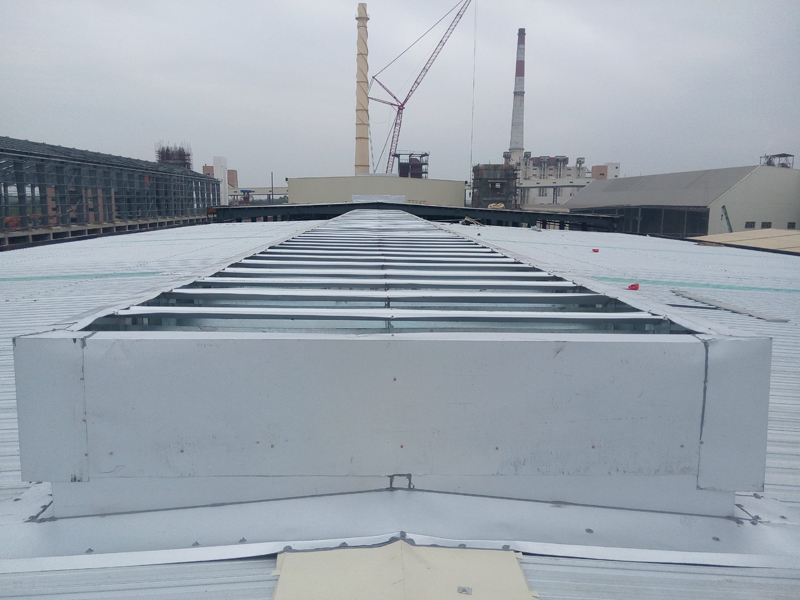

屋顶薄型通风器

详细介绍


1、 在二个接口之间,即使对长达6米的单元,都不需要在中间加横向或纵向支撑。(不变型工字梁设计)
2、 由762mm单元多点(并排)支持,在一个通用接口上,可使通风量达到预定能力,而且安装费用低。
3、 无阻挡的空气通路,可使摩擦损耗最小。
4、 风门轴用铜质轴承旋转,开闭时无声,并可免费维修、风门可设定在任何需要的位置上,为快速排放室内热量和烟雾;装有熔断线,在火灾时,可自动打开风门。
5、 三重防雨槽结构,最上部结构槽可防雨水直接进入,消除反溅并可保持风道干燥。
6、 低简洁的外型,仅比接口高526mm。

薄型通风器特点
一、 屋顶薄型通风器由于高度低,防止了拼接和综合泄漏,并具有以下一系列的优点:
(1)、最大高度仅高于屋顶接口之上526mm,因而风阻力小。
(2)、免除了所有建筑用部件,而由连续的屋顶薄型通风器自行支撑,因而大大减轻了重量,建筑造价也因屋顶荷载减轻而减少,并节约了安装费用。
(3)、通风设备的所有通风面大于相应屋脊通风器有效通风面积很多,而且通风设备可以开闭,因而导致在屋顶钣金工作量的巨大节省。
二、 屋顶薄型通风器是一种高效重力自流设备,它虽然不用电力来强力散热,也能排除室内大量空气。室内大量的瓦斯、烟雾、以及污染的空气,都可以有效地、无噪音地、自动排出,而且不用电力。室内废热由于使用本设备后,也可以同时排除。正确选用此设备,可以比相同风量的电力屋顶通风器节约投资,此外,由于不需维修、养护和操作,因而特别适用于高层、炎热和难以达到的屋顶处。
三 、 本设备的另一个特点是防止雨雪入侵室内。由于采用了三重防雨雪槽的结构,这是一种最可贵的防护雨雪的方法。如有非常小的水珠,可由风带入内部下槽内,所有雨水可由顶部檐口和顶板挡住,并在两端排出,根本不会进入内部风道,即使有微量的水珠和潮气进入下部沟槽,也会在端头排出。在进风口附近,雨水和溶雪都可直接排出,因而即使在暴风雨时,风道也可保持干燥。
四、在设备的安装中,其外形为低高度的长矩体,材料厚度及标准符合制作要求。本设备为多根工型桁条结构,每单元均有不少于三个排水槽,以保证通风道干燥和没有反溅。全部部件均可自身支持,不会变形。建筑结构也必须按不变形设计,零部件必须单件无接缝,单元全长内有拼接是不允许的。

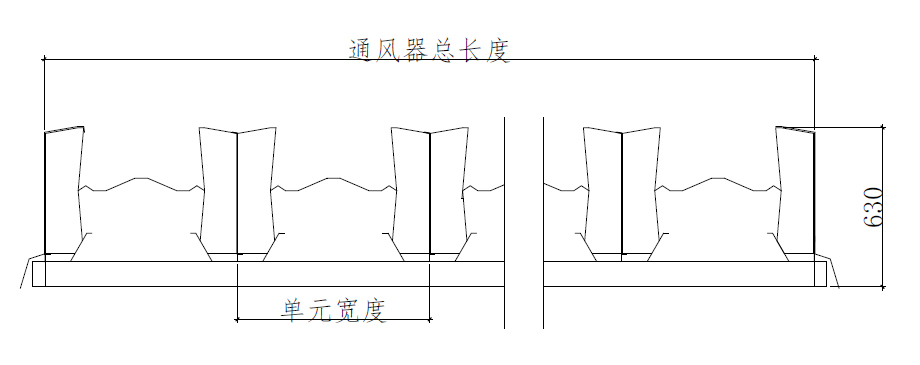

模化单元的原理
采用模化单元组合,可以非常方便地连续安装。每单元高度762mm,多排并列安装,每个单元安装在共用的屋顶接口上,可以增大到任何尺寸。因此任何排风量,都可在最低安装费的条件下获得。本设备单元件标准长度有1500mm、
2200mm、3000mm、4500mm、6000mm。即使在4500mm和6000mm单元中,都不需要拼接,因而不可能漏水。

注意:进风口必须足够大,以保证进风量。有效进风口面积必须等于或超过通风设备有效面积的150%,并把进风口尽量放在低处,可连接管道。

注:1、防雨板厚度最大1mm。
2、单元数,N可从最小为1个到任何数,在膨胀接头间,至多可放60个单元,长度选型时,把单元数写在型号之后,例如:SZ-BX-A-303表示用SZBX-30型3单元。


3、订货须知:
(1)通风设备材料选择常规用镀锌钢板制作,也可用铝板或不锈钢制作,但需另行注明。
(2)通风设备油漆根据客户任选
(3)风门需要与否由客户任选。

预知详情请致电本公司技术部

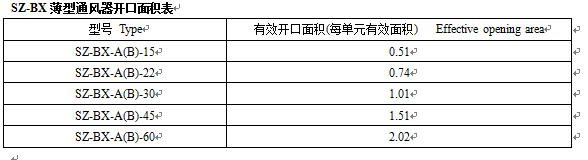

型号选用
SZ-BX-A(B)-XX(开敞式)
SZ---公司品牌
BX---薄型型通风器
A(B)----开敞式(启闭式)
XX---洞口宽度
